Induktor

kenapa pilih kami

Wuxi Huipu Electronics Co., Ltd. telah terlibat dalam pengeluaran komponen elektronik selama 20 tahun, lulus dan mengikuti sepenuhnya pensijilan sistem kualiti ISO-9001:2015, pasukan itu telah mengumpul pengalaman yang kaya dalam R&D, pengurusan pengeluaran dan kualiti jaminan. Kami pakar dalam menghasilkan Pengaruh Luka Edgewise, Pengaruh Mod Biasa Square, Transformer Cincin, Pengaruh Tiga fasa, Pengaruh Fasa Tunggal dan Pengaruh Mod biasa yang lain.

Pelbagai aplikasi

Produk kami digunakan secara meluas dalam bekalan kuasa industri, bekalan kuasa kawalan kebakaran, longgokan pengecasan, bekalan kuasa perubatan, aeroangkasa, elektronik automotif, transit rel, fotovoltaik, penjanaan kuasa angin, penyongsang storan tenaga, grid pintar, industri robot, elektronik pengguna dan bidang lain .

Peralatan Lanjutan

Kami mempunyai mesin penggulungan automatik yang sangat maju, mesin pematerian automatik, jambatan automatik LCR, penguji voltan tahan penebat, Instrumen Ujian Dielektrik Penggulungan, katil ujian bersepadu Transformer dan peralatan pengeluaran lain.

Jaminan kualiti

Syarikat kami telah memperoleh pensijilan berkaitan UL, CE, CQC, ISO-9001, Sijil Paten, Kelayakan Perusahaan Berteknologi Tinggi.

Pelbagai Produk

Produk yang kami hasilkan termasuk tetapi tidak terhad kepada Transformer frekuensi tinggi, transformer frekuensi rendah, transformer terpasang permukaan (transformer SMD), reaktor, induktor penapis kuasa, penyesuai kuasa, gegelung injap solenoid, transformer voltan tinggi, transformer arus, voltan transformer.

Apa itu Induktor

Induktor, juga dipanggil gegelung, tercekik, atau reaktor, ialah komponen elektrik dua terminal pasif yang menyimpan tenaga dalam medan magnet apabila arus elektrik mengalir melaluinya. Induktor biasanya terdiri daripada dawai berpenebat yang dililit ke dalam gegelung. Jika anda ingin mengetahui spesifikasi dan harga Induktor, sila hubungi kami!

Kelebihan Induktor

01/

Tercekik
Induktor menghalang pengaliran arus terus (DC) sambil membenarkan arus ulang alik (AC) melaluinya.

02/

Penapisan
Induktor boleh menapis AC, menapis bentuk gelombang dan menghasilkan isyarat AC yang lebih tulen.

03/

Resonans
Induktor, apabila digabungkan dengan kapasitor, membentuk litar resonans yang menjana resonans frekuensi tinggi, mencapai aliran arus yang stabil.

04/

Penalaan
Induktor digunakan dalam litar penalaan untuk menstabilkan frekuensi operasi penguat pada frekuensi tertentu.

05/

Kelewatan masa
Induktor digunakan dalam litar untuk memperkenalkan pemalar masa, membenarkan kawalan ke atas kelewatan masa isyarat.

06/

Takik
Induktor digunakan dalam litar penapis takuk untuk mengehadkan isyarat gangguan dalam litar, menghalangnya daripada menjejaskan litar lain.

07/

Penapisan Isyarat
Induktor boleh digunakan untuk menapis isyarat, membenarkan hanya isyarat yang dikehendaki melaluinya sambil menekan gangguan daripada isyarat lain.

08/

Penapisan hingar
Induktor digunakan untuk penapisan hingar, mengasingkan bunyi yang mengganggu dalam litar di mana induktor berada, sekali gus menghalang gangguan terhadap operasi normal litar lain.

Jenis Induktor

01. Induktor teras udara

Induktor teras udara ialah jenis induktor khusus yang menggunakan teras bukan magnetik, seperti udara atau plastik, dengan gegelung dawai yang dililit di sekelilingnya. Mereka menemui aplikasi dalam pelbagai litar elektronik, termasuk litar digital berkelajuan tinggi, elektronik kuasa dan litar frekuensi radio (RF).
Salah satu kelebihan penting menggunakan induktor teras udara ialah gangguan magnetik yang rendah. Mereka tidak menggunakan teras magnet yang boleh menyebabkan medan magnet bocor dan mengganggu litar berdekatan. Akibatnya, induktor teras udara sesuai untuk litar yang memerlukan tahap ketulenan isyarat yang tinggi, seperti pemancar dan penerima radio.

02. Induktor teras besi

Induktor teras besi ialah sejenis induktor yang menggunakan teras magnet, biasanya diperbuat daripada besi atau ferit, dengan gegelung dawai yang dililit di sekelilingnya. Ia digunakan secara meluas dalam pelbagai litar elektronik, termasuk elektronik kuasa, transformer, dan induktor yang digunakan untuk penyimpanan tenaga dan penapisan.
Salah satu kelebihan penting induktor teras besi ialah nilai kearuhannya yang tinggi. Ia sesuai untuk digunakan dalam aplikasi yang memerlukan sejumlah besar kearuhan, seperti elektronik kuasa. Bahan teras magnet menyediakan kebolehtelapan yang tinggi, yang meningkatkan kekuatan medan magnet dan membolehkan tahap simpanan tenaga yang lebih tinggi.
Induktor teras besi juga mempunyai gandingan magnet yang tinggi antara belitan. Ini bermakna tenaga boleh dipindahkan dengan lebih cekap daripada input kepada keluaran induktor, menjadikannya ideal untuk digunakan dalam transformer di mana tenaga dipindahkan antara dua gegelung wayar melalui medan magnet.

03. Induktor teras ferit

Induktor teras ferit menggunakan teras magnet yang diperbuat daripada ferit, bahan seramik yang terdiri daripada oksida besi dan oksida logam lain. Mereka menawarkan beberapa kelebihan berbanding jenis induktor lain, termasuk kearuhan tinggi, kehilangan magnet rendah, dan keupayaan frekuensi tinggi.
Kearuhan yang tinggi menjadikannya sesuai untuk digunakan dalam aplikasi yang memerlukan sejumlah besar kearuhan, seperti elektronik kuasa dan litar RF. Bahan ferit mempunyai kebolehtelapan magnet yang tinggi, yang membolehkan ia menyimpan sejumlah besar tenaga magnet. Selain itu, ia mempunyai kehilangan magnet yang rendah disebabkan kehilangan histerisis bahan yang rendah, yang membolehkan penyimpanan tenaga yang cekap dan kehilangan tenaga yang minimum.
Induktor teras ferit juga mempunyai keupayaan frekuensi tinggi, membolehkannya beroperasi pada frekuensi tinggi tanpa kehilangan tenaga atau herotan yang ketara. Ia biasanya digunakan dalam bekalan kuasa, penguat dan litar RF.
Walau bagaimanapun, induktor teras ferit boleh menjadi lebih mahal dan sukar untuk dihasilkan daripada jenis induktor lain, yang boleh menjadikannya kurang sesuai untuk aplikasi sensitif kos.

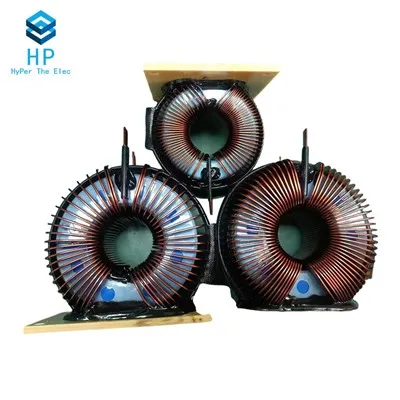

04. Induktor toroidal

Induktor Toroidal ialah sejenis induktor dengan teras berbentuk donat yang diperbuat daripada bahan ferit atau serbuk besi, dan belitan wayar yang dililit di sekeliling teras. Bentuk bulat teras memberikan beberapa kelebihan, seperti tahap kearuhan yang tinggi untuk saiznya dan pelepasan gangguan elektromagnet (EMI) yang rendah. Fluks magnet terkandung dalam teras, yang membawa kepada penggunaan ruang yang lebih cekap dan prestasi yang lebih baik. Pelepasan EMI yang rendah menjadikannya sesuai untuk digunakan dalam aplikasi yang meminimumkan EMI adalah kritikal.
Induktor Toroidal juga mempunyai rintangan yang lebih rendah daripada jenis induktor lain, menjadikannya lebih cekap dalam menyimpan dan melepaskan tenaga, yang menjadikannya sesuai untuk digunakan dalam bekalan kuasa dan aplikasi penguat audio. Mereka mempunyai medan magnet yang seragam dan tahap histeresis magnet yang rendah, memberikan prestasi yang konsisten pada julat frekuensi dan suhu yang luas.
Walau bagaimanapun, induktor toroidal mempunyai beberapa kelemahan, termasuk kos yang lebih tinggi disebabkan oleh proses pembuatan dan bahan yang digunakan, dan penggulungan dan pematerian yang lebih sukar kerana bentuknya. Walaupun had ini, induktor toroid digunakan secara meluas dalam pelbagai peranti dan peralatan elektronik, seperti penguat audio, bekalan kuasa dan litar RF.

05. Induktor SMD

Induktor SMD (Surface Mount Device) direka khusus untuk aplikasi pelekap permukaan dalam elektronik. Induktor ini dibina menggunakan wayar nipis dan rata yang dililit di sekeliling teras yang diperbuat daripada bahan magnet, seperti ferit atau besi serbuk. Untuk memastikan umur panjang dan ketahanan, belitan kemudian disalut dengan lapisan pelindung epoksi atau bahan lain.

Aplikasi Induktor

Dalam Litar Penalaan

Induktor digunakan dalam litar yang boleh ditala untuk membolehkan frekuensi tertentu arus mengalir. Dalam litar sedemikian, induktor digunakan dengan kapasitor seiring untuk memilih frekuensi yang diingini bagi arus yang mengalir dalam litar tersebut. Induktor digunakan secara meluas dalam litar penalaan untuk memilih frekuensi tertentu untuk radio, TV dan aplikasi lain.

Dalam Bekalan Kuasa

Induktor digunakan dalam litar bekalan kuasa untuk mengekalkan aliran arus yang stabil dan untuk mengelakkan sebarang perubahan mendadak dalam voltan arus yang mengalir dalam litar.

Dalam Penderia

Induktor digunakan dalam penderia yang bekerja pada prinsip induktansi. Medan magnet yang berbeza-beza hadir menentang aliran arus melalui gegelung.

Dalam Transformers

Dua induktor boleh digunakan sebagai pengubah. Satu induktor, apabila disambungkan kepada sumber arus AC, akan menghasilkan medan magnet. Disebabkan oleh arus AC yang berbeza-beza, medan magnet juga akan berubah-ubah yang akan mengakibatkan daya gerak elektrik dijana dalam gegelung yang lain. Jika beban dipasang pada gegelung kedua, ia akan mempunyai voltan melintasinya.

Dalam Motor aruhan

Dalam motor aruhan, yang menggunakan arus AC, pemutar bergerak disebabkan oleh medan magnet antara pemutar dan pemegun. Kedua-dua medan magnet ini dihasilkan oleh arus AC dan induktor digunakan di dalamnya.

Dalam Penapis

Induktor digunakan sebagai penapis untuk membenarkan arus AC pada frekuensi tertentu dan dibenarkan melaluinya. Dalam pembinaan penapis, induktor digunakan bersama dengan kapasitor.

Dalam Chokes

Dalam litar yang memerlukan penukaran AC kepada DC, induktor digunakan sebagai pencekik yang tidak membenarkan arus ulang-alik mengalir disebabkan oleh voltan bertentangan yang dihasilkan tetapi hanya membenarkan arus DC mengalir.

Dalam Geganti

Apabila arus AC melalui induktor, ia menghasilkan medan magnet yang boleh digunakan untuk menjana arus dalam induktor lain. Oleh itu, induktor ini juga boleh digunakan sebagai geganti.

Dalam Manik Ferrite

Ferrite Beads ialah objek silinder yang kita lihat pada kabel pengecasan atau kabel pemindahan data USB. Ini adalah induktor yang menghalang sebarang bunyi frekuensi tinggi daripada mengalir melalui litar.

Sebagai Peranti Penyimpanan Tenaga

Induktor boleh berfungsi sebagai peranti penyimpanan tenaga berdasarkan keupayaannya untuk menyimpan tenaga medan magnet dalam gegelungnya. Kapasiti simpanan tenaga ini membolehkan induktor berfungsi sebagai pengawal selia voltan, pengurang riak, pengayun, litar resonan dan sumber kuasa sandaran dalam pelbagai aplikasi elektrik dan elektronik.

Bagaimana untuk memilih Induktor

Tentukan Nilai Kearuhan

Langkah pertama ialah menentukan nilai induktansi minimum yang diperlukan. Ini bergantung pada arus riak yang boleh diterima dan boleh dikira menggunakan formula berikut:Lmin=(Vout/fsw)*(Vout/(Vout-Vin))
di mana:
● Lmin ialah kearuhan minimum dalam henries
● Vout ialah voltan keluaran
● Vin ialah voltan masukan
● fsw ialah frekuensi pensuisan dalam Hz
Titik permulaan yang baik ialah menetapkan arus riak kepada 20-30% daripada arus beban maksimum. Arus riak yang lebih rendah membolehkan penggunaan kapasitor keluaran yang lebih kecil tetapi memerlukan induktor yang lebih besar.

Tentukan Arus Ketepuan Induktor

Induktor mesti boleh mengendalikan arus puncak tanpa tepu. Arus puncak ialah arus beban maksimum ditambah separuh arus riak.
Ipeak=Iload + (fsw*L*Vout)/(2*Vin)
Pilih induktor dengan penarafan arus tepu di atas arus puncak yang dikira. Margin 20-30% disyorkan.

Tentukan Rintangan DC Induktor

Rintangan DC (DCR) menyumbang kepada kehilangan kuasa dan menjejaskan kecekapan. DCR rendah lebih diutamakan, tetapi pertimbangkan kedua-dua DCR dan penarafan arus tepu apabila memilih induktor.
Gunakan formula berikut untuk mengira kehilangan kuasa dalam induktor:Ploss=Iload^2 * R. Di mana R ialah rintangan DC bagi induktor.

Pilih Jenis Induktor

Bekalan kuasa pensuisan biasanya menggunakan jenis induktor berikut:
1.luka wayar
● Baik untuk arus tinggi dan DCR rendah
● Saiz teras terhad dan nilai kearuhan
● Terdedah kepada bunyi EMI
2.Berbilang lapisan
● Saiz padat dengan DCR yang baik
● Menyediakan julat kearuhan yang luas
● Pengendalian semasa bergantung pada saiz teras
3.Terlindung/Ferit
● Cegah sinaran EMI
● Digunakan untuk litar sensitif hingar
● Saiz besar dan kos yang lebih tinggi
Pertimbangkan kekangan saiz, kebimbangan EMI dan tahap semasa apabila memilih jenis induktor.

Pilih Bahan Teras yang Sesuai

Bahan teras biasa termasuk:
● Ferrite: Kos rendah, kebolehtelapan tinggi, kapasiti fluks terhad
● Serbuk Besi: Mengendalikan arus tinggi, kehilangan lebih tinggi
● Amorphous/Nanocrystalline: Fluks ketepuan tinggi, mahal
● Ferroxcube: Ketepuan tinggi, kestabilan suhu yang baik
Induktor arus tinggi biasanya menggunakan serbuk besi atau teras amorf, manakala ferit selalunya mencukupi untuk arus yang lebih rendah.

Pertimbangkan Isu Terma

Tentukan sama ada induktor akan berjalan terlalu panas berdasarkan rintangan wayar dan arus puncak. Saiz wayar atau teras yang lebih besar membantu mengurangkan kenaikan suhu. Pertimbangkan sebarang penurunan pada suhu ambien yang tinggi.

Kilang Kami

productcate-1-1

Sijil

productcate-1-1

Soalan Lazim

S: Apakah kegunaan induktor?

A: Dalam aplikasi apakah induktor digunakan? Induktor digunakan terutamanya dalam kuasa elektrik dan peranti elektronik untuk tujuan utama ini: Mencekik, menyekat, melemahkan atau menapis/melicinkan bunyi frekuensi tinggi dalam litar elektrik. Menyimpan dan memindahkan tenaga dalam penukar kuasa .

S: Apakah prinsip induktor?

A: Apabila arus mengalir melalui induktor dengan konduktor dibalut di sekelilingnya dalam arah yang sama, medan magnet yang dihasilkan di sekeliling wayar diikat bersama dan menjadi elektromagnet. Sebaliknya, menjana arus elektrik daripada daya magnet juga mungkin.

S: Apakah yang dilakukan oleh kapasitor dan induktor?

A: Induktor dan kapasitor ialah peranti penyimpanan tenaga, yang bermaksud tenaga boleh disimpan di dalamnya. Tetapi mereka tidak boleh menjana tenaga, jadi ini adalah peranti pasif. Induktor menyimpan tenaga dalam medan magnetnya; kapasitor menyimpan tenaga dalam medan elektriknya.

S: Adakah induktor menyekat AC atau DC?

J: Dengan kata lain, induktor ialah komponen yang membenarkan DC, tetapi bukan AC, mengalir melaluinya. Induktor menyimpan tenaga elektrik dalam bentuk tenaga magnet. Induktor tidak membenarkan AC mengalir melaluinya, tetapi membenarkan DC mengalir melaluinya.

S: Apakah induktor dalam perkataan mudah?

A: Induktor ialah komponen pasif yang digunakan dalam kebanyakan litar elektronik kuasa untuk menyimpan tenaga dalam bentuk tenaga magnet apabila elektrik digunakan padanya. Salah satu sifat utama induktor ialah ia menghalang atau menentang sebarang perubahan dalam jumlah arus yang mengalir melaluinya.

S: Apakah yang dilakukan oleh induktor kepada AC?

A: Induktor boleh menentang atau menyekat laluan arus ulang alik melaluinya. Induktor sama ada memperoleh cas atau kehilangan cas. Arus merentasi induktor berubah untuk menyamakan arus yang melaluinya.
Mengapa menggunakan induktor dan bukannya kapasitor?
Jawapan: Induktor menjimatkan arus dengan menyimpan tenaga dalam medan magnet, manakala kapasitor mengekalkan voltan dengan menyimpan tenaga dalam medan elektrik.

S: Apakah perbezaan antara induktor dan kapasitor?

A: Salah satu perbezaan utama antara kapasitor dan induktor ialah kapasitor menentang perubahan voltan manakala induktor menentang perubahan arus. Tambahan pula, induktor menyimpan tenaga dalam bentuk medan magnet, dan kapasitor menyimpan tenaga dalam bentuk medan elektrik.

S: Adakah induktor menyimpan tenaga?

A: Induktor Menyimpan Tenaga. Medan magnet yang mengelilingi induktor menyimpan tenaga semasa arus mengalir melalui medan. Jika kita perlahan-lahan mengurangkan jumlah arus, medan magnet mula runtuh dan membebaskan tenaga dan induktor menjadi sumber arus.

S: Adakah induktor menyimpan arus atau voltan?

A: Mereka tidak menyimpan arus. Mereka mungkin menyimpan tenaga dalam bentuk medan magnet, dalam teras bergap tenaga disimpan dalam jurang, atau udara. Medan magnet boleh mendorong voltan apabila medan berubah jadi jika arus berubah, induktor akan menggunakan medan magnet untuk mengatasi atau mengurangkan perubahan arus.

S: Adakah induktor menyekat voltan?

A: Kekerapan pemotongan induktor ditentukan oleh nilai kearuhannya dan rintangan wayar yang digunakan untuk membuat gegelung. Jadi, secara ringkasnya, induktor menyekat AC dengan menahan perubahan dalam aliran arus melaluinya dan menyimpan tenaga dalam medan magnetnya, yang menentang perubahan dalam voltan yang digunakan.

S: Adakah induktor menentang voltan?

A: Induktor bertindak balas terhadap perubahan arus dengan menjatuhkan voltan dalam kekutuban yang diperlukan untuk menentang perubahan itu. Apabila induktor berhadapan dengan arus yang semakin meningkat, ia bertindak sebagai beban: menurunkan voltan kerana ia menyerap tenaga (negatif pada bahagian kemasukan semasa dan positif pada bahagian keluar semasa, seperti perintang).

S: Adakah induktor meningkatkan voltan?

J: Apabila induktor menyimpan lebih banyak tenaga, paras semasanya meningkat, manakala penurunan voltannya berkurangan. Ambil perhatian bahawa ini adalah bertentangan dengan tingkah laku kapasitor, di mana penyimpanan tenaga menghasilkan peningkatan voltan merentasi komponen!

S: Mengapakah induktor menyekat AC dan kapasitor menyekat DC?

J: Kita boleh mengatakan bahawa pada mulanya, kapasitor bertindak sebagai litar pintas, dan kapasitor yang dimuatkan sepenuhnya bertindak sebagai litar terbuka. Kapasitor menghalang perubahan voltan, manakala induktor menghalang perubahan semasa serta berkelakuan seperti litar pintas DC.

S: Bilakah saya harus menggunakan induktor?

A: Induktor biasanya digunakan sebagai peranti storan tenaga dalam peranti kuasa mod suis untuk menghasilkan arus DC. Induktor, yang menyimpan tenaga, membekalkan tenaga kepada litar untuk mengekalkan aliran semasa semasa tempoh pensuisan "mati", dengan itu membolehkan topografi di mana voltan keluaran melebihi voltan input.

S: Apakah yang akan berlaku jika kedua-dua kapasitor dan induktor disambungkan dalam litar?

A: Induktor mengenakan daya untuk memastikan arus mengalir. Arus ini akan mengecas kapasitor, kemudian selepas beberapa lama, kapasitor akan dinyahcas, dan voltan akan disimpan dalam induktor dan kitaran berulang. Ini mewujudkan ayunan atau gelombang.

S: Adakah induktor lebih mahal daripada kapasitor?

A: Induktor yang menyimpan kira-kira jumlah tenaga yang sama seperti mana-mana kapasitor yang diberikan akan lebih besar dan jauh lebih berat daripada kapasitor dan dengan lebih BANYAK tembaga (atau logam konduktif lain) jadi ia juga akan menjadi lebih mahal daripada kapasitor.

S: Apakah masalah dengan induktor?

A: Kualiti wayar magnet yang digunakan tidak baik: Jenis wayar khas digunakan dalam induktor dawai ini dipanggil sebagai wayar magnet, ia tidak dikelilingi oleh sebarang perisai, oleh itu ia boleh rosak dengan mudah. Tidak tahan terhadap kakisan: Wayar induktor tidak dilindungi oleh itu tidak mempunyai rintangan terhadap kakisan.

S: Mengapakah induktor mahal?

J: Kos induktor dipengaruhi oleh beberapa faktor, termasuk bahan terasnya, bahan penggulungan dan proses pembuatan. Induktor yang diperbuat daripada bahan kebolehtelapan tinggi, seperti teras serbuk atau ferit, cenderung lebih mahal daripada yang diperbuat daripada bahan kebolehtelapan yang lebih rendah, seperti teras besi.

S: Bolehkah anda menggabungkan induktor dan kapasitor?

J: Dalam analisis litar, bolehkah anda menggabungkan impedans kapasitor dan induktor yang berada dalam siri atau selari antara satu sama lain? Anda boleh menggabungkannya dengan cara yang anda mahukan, tetapi itu tidak semestinya bermakna anda hanya boleh menambah nilainya untuk mendapatkan impedans bersih.

Kami terkenal sebagai salah satu pengeluar dan pembekal induktor terkemuka di China. Jika anda akan membeli induktor murah buatan China, dialu-alukan untuk mendapatkan sampel percuma dari kilang kami. Juga, perkhidmatan tersuai disediakan.
